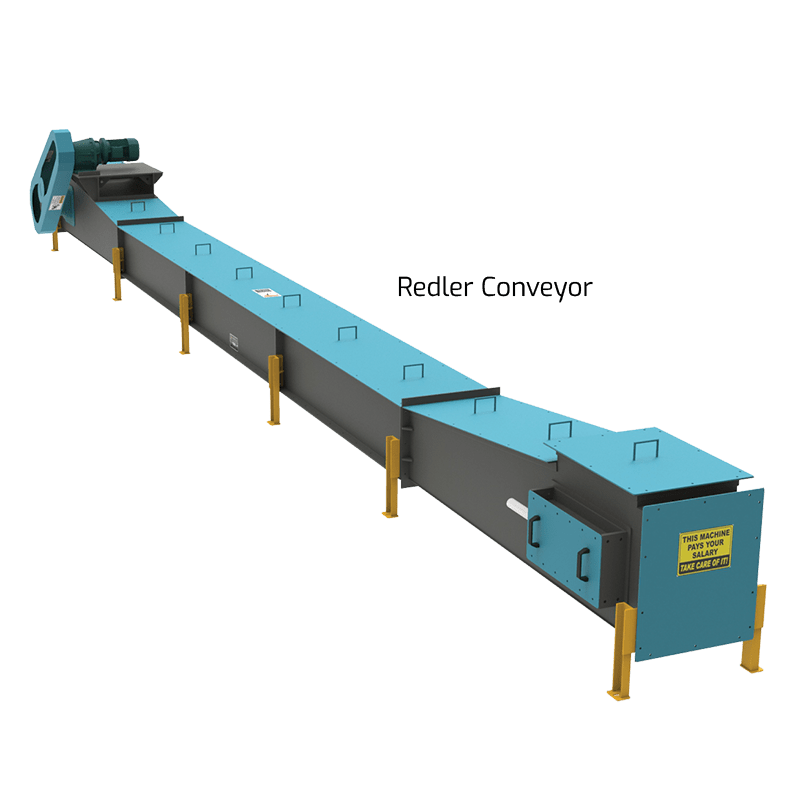

Цепные конвейеры FX
Цепной конвейер — это высоконадежная система перемещения грузов, использующая цепь для транспортировки крупногабаритных, тяжелых или нестандартных материалов в самых различных сферах применения (автомобильная промышленность, транспортировка тяжелых грузов, горнодобывающая отрасль и работа с сыпучими материалами, пищевая промышленность, упаковка и дистрибуция и др.).
Типы цепных конвейеров:
- Горизонтальные цепные конвейеры (конвейеры типа «Редлер»): подходят для транспортировки сыпучих материалов.
- Наклонные цепные конвейеры (конвейеры для транспортировки сыпучих потоков): эффективная наклонная транспортировка с высокой пропускной способностью.
Основные особенности
Разработаны с расчетом на минимальное техническое обслуживание и высокую надежность, что делает их идеальным решением для эксплуатации в экстремальных промышленных условиях.
Модульная конструкция обеспечивает гибкость конфигурации и позволяет адаптировать систему под различные варианты планировки производственных помещений.
Конструкция с округлым дном гарантирует полное удаление транспортируемого материала, предотвращая его накопление и снижая риск загрязнения.
Доступны взрывозащищенные исполнения для эксплуатации в опасных средах, обеспечивающие полное соответствие нормам техники безопасности.
Оптимизированная конфигурация цепей и звездочек снижает износ и увеличивает срок службы оборудования даже при работе с высокими нагрузками.
Предусмотрен полный комплекс средств безопасности (датчики и системы сигнализации, аварийная остановка, защитные ограждения вращающихся элементов).
Высококачественные подшипники Timken, SKF, NTN, FAG, NSK и Schaeffler обеспечивают оптимальное натяжение цепи, плавность хода и долговечность при минимальных требованиях к техническому обслуживанию.
Обеспечивают плавную работу механизма натяжения и регулировки положения цепи.
СВМПЭ (сверхвысокомолекулярный полиэтилен) повышает износостойкость скребковых цепных конвейеров за счет снижения трения, минимизации налипания транспортируемого материала и увеличения срока службы компонентов. Его самосмазывающие и ударопрочные свойства обеспечивают бесперебойную работу оборудования при минимальных затратах на техническое обслуживание.
Технические характеристики горизонтальных цепных конвейеров серии FX (конвейеры типа «Редлер»)
| Технические характеристики | |||||||||||||||||||
| Модель | Скорость транспортировки | Ед. изм. | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.225 | 0.25 | 0.275 | 0.3 | 0.325 | 0.35 | 0.375 | 0.4 | 0.425 | 0.45 | 0.475 | 0.50 | 0.55 | 0.60 | 0.65 | 0.70 | m/s | ||
| FX-MH-RC7/14 | Q | 21 | 24 | 27 | 29 | 32 | 35 | 37 | 40 | 43 | 45 | 48 | 51 | 53 | 59 | 64 | 69 | 75 | m3/h |
| FX-MH-RC10.5/14 | Q | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 80 | 88 | 96 | 104 | 112 | m3/h |
| FX-MH-RC11.5/18.5 | Q | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 101 | 107 | 113 | 119 | 131 | 143 | 155 | 167 | m3/h |
| FX-MH-RC13/20 | Q | 62 | 69 | 77 | 85 | 92 | 100 | 108 | 116 | 123 | 131 | 139 | 146 | 154 | 170 | 185 | 200 | 216 | m3/h |
| FX-MH-RC16/20 | Q | 75 | 84 | 93 | 103 | 112 | 121 | 131 | 140 | 149 | 159 | 168 | 177 | 187 | 206 | 224 | 243 | 262 | m3/h |
| FX-MH-RC20/20 | Q | 93 | 105 | 117 | 128 | 140 | 152 | 163 | 175 | 187 | 199 | 210 | 222 | 234 | 257 | 280 | 304 | 327 | m3/h |
| FX-MH-RC25/26 | Q | 123 | 138 | 153 | 169 | 184 | 199 | 215 | 230 | 245 | 260 | 276 | 291 | 306 | 337 | 368 | 398 | 429 | m3/h |
| FX-MH-RC31.5/26 | Q | 196 | 221 | 245 | 270 | 294 | 319 | 343 | 368 | 392 | 417 | 441 | 466 | 490 | 539 | 588 | 637 | 686 | m3/h |
| FX-MH-RC31.5/31.5 | Q | 244 | 275 | 305 | 336 | 366 | 397 | 427 | 458 | 488 | 519 | 549 | 580 | 610 | 671 | 732 | 793 | 854 | m3/h |
| FX-MH-RC40/26 | Q | 245 | 276 | 306 | 337 | 368 | 398 | 429 | 460 | 490 | 521 | 552 | 582 | 613 | 674 | 735 | 797 | 858 | m3/h |
Технические характеристики наклонных цепных конвейеров
(конвейер с массовым потоком)
| Технические характеристики | |||||||||||||||||||
| Модель | Скорость транспортировки | Ед. изм. | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.225 | 0.25 | 0.275 | 0.3 | 0.325 | 0.35 | 0.375 | 0.4 | 0.425 | 0.45 | 0.475 | 0.50 | 0.55 | 0.60 | 0.65 | 0.70 | m/s | ||
| FX-MH-BF8/12 | Q | 14 | 16 | 18 | 19 | 21 | 23 | 25 | 26 | 28 | 30 | 32 | 33 | 35 | 39 | 42 | 46 | 49 | m3/h |
| FX-MH-BF11.5/12 | Q | 22 | 25 | 27 | 30 | 33 | 36 | 38 | 41 | 44 | 47 | 49 | 52 | 55 | 60 | 66 | 71 | 77 | m3/h |
| FX-MH-BF13/16 | Q | 33 | 37 | 42 | 46 | 50 | 54 | 58 | 62 | 67 | 71 | 75 | 79 | 83 | 91 | 100 | 108 | 116 | m3/h |
| FX-MH-BF16/20 | Q | 54 | 61 | 68 | 74 | 81 | 88 | 95 | 101 | 108 | 115 | 122 | 128 | 135 | 149 | 162 | 176 | 189 | m3/h |
| FX-MH-BF20/20 | Q | 68 | 76 | 84 | 93 | 101 | 110 | 118 | 127 | 135 | 143 | 152 | 160 | 169 | 186 | 203 | 219 | 236 | m3/h |
| FX-MH-BF26/20 | Q | 86 | 97 | 108 | 119 | 130 | 140 | 151 | 162 | 173 | 184 | 194 | 205 | 216 | 238 | 259 | 281 | 302 | m3/h |
| FX-MH-BF26/24 | Q | 104 | 117 | 130 | 143 | 156 | 168 | 181 | 194 | 207 | 220 | 233 | 246 | 259 | 285 | 311 | 337 | 363 | m3/h |
| FX-MH-BF32/24 | Q | 131 | 148 | 164 | 180 | 197 | 213 | 230 | 246 | 262 | 279 | 295 | 312 | 328 | 361 | 394 | 426 | 459 | m3/h |
| FX-MH-BF32/28 | Q | 153 | 172 | 191 | 210 | 230 | 249 | 268 | 287 | 306 | 325 | 344 | 364 | 383 | 421 | 459 | 498 | 536 | m3/h |
| FX-MH-BF36/32 | Q | 194 | 219 | 243 | 267 | 292 | 316 | 340 | 365 | 389 | 413 | 437 | 462 | 486 | 535 | 583 | 632 | 680 | m3/h |
| FX-MH-BF40/40 | Q | 270 | 304 | 338 | 371 | 405 | 439 | 473 | 506 | 540 | 574 | 608 | 641 | 675 | 743 | 810 | 878 | 945 | m3/h |
Быстрый запрос информации о продукте
Вас интересует этот продукт для вашего проекта? Сообщите нам о своих требованиях, и наша техническая команда свяжется с вами, предоставив подробные технические характеристики, информацию о ценах и наличии товара. Мы готовы поддержать успех вашего проекта, предоставив необходимые технологии и экспертные знания.
